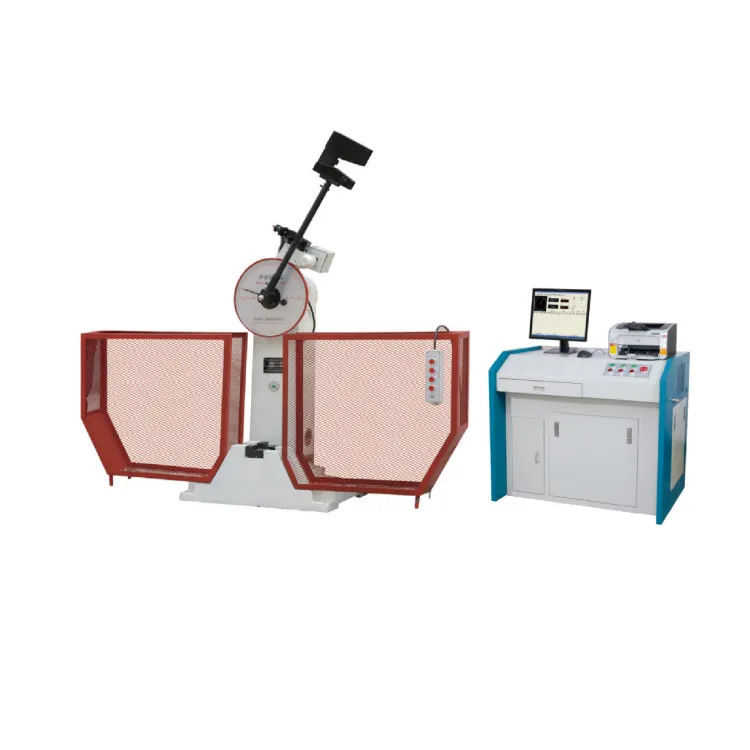

Microcomputer-schermbeeldscherm semi-automatische botstestmachine

1Naam van de apparatuur:Microcomputer-schermbeeldscherm semi-automatische botstestmachine

2Model:GC-CJ-300

3. Prestatiebeschrijving:

Deze machine wordt hoofdzakelijk gebruikt om de slagweerstand van metalen materialen onder dynamische belasting te testen.en het is ook een onmisbaar testinstrument voor wetenschappelijke onderzoekseenheden om onderzoek naar nieuwe materialen uit te voeren.

1Deze machine is een semi-automatische slagtestmachine met microcomputer-scherm, die wordt bestuurd door een pc-microcomputer.die microcomputerized-operaties kan realiseren zoals swing→shock→meting→berekening→digitaal scherm display→printingNa het inslaan van het monster gebruikt het de resterende energie om automatisch te swingen om zich voor te bereiden op de volgende test.De werking is eenvoudig en het werk is efficiënt. Its superiority can be manifested especially in laboratories where impact tests are performed continuously and industries such as metallurgy and machinery manufacturing where a large number of impact tests are performed. De computer kan de materialen impact absorptie energie, pendel lift hoek en test gemiddelde waarde berekenen en weergeven.

2De pendel is ontworpen met een C-vormige hamer en het pendelmoment is nauwkeurig.

3. Het slagmes is geïnstalleerd en bevestigd door schroeven, die gemakkelijk en handig te vervangen;

4. Uitgerust met een veiligheidsbeschermingspin en uitgerust met een veiligheidsbeschermingsnet;

5. Microcomputercontrole, voltooi het gehele proces van pendelopname, inslag, automatische schommeling en herinslag test volgens de instructie.

6. De testmachine voldoet aan de nationale norm GB/T3808-2002 "Inspectie van pendelinslagmachine",en voert een botstest uit op metalen materialen volgens de nationale norm GB/T229-2007 "Metal Material Charpy Pendulum Impact Test Method"

4. The belangrijkste technische indicatoren:

1. Impact energie: 150J, 300J

2. Slingerafstandhoek: 150°

3Afstand van het middelpunt van de pendulachs tot het inslagpunt: 750 mm

4. Invalsnelheid: 5,2 m/s

5- Span van de monsterondersteuning: 40 mm

6- Kaakfilet: R1-1,5 mm

7. slagbladfilet: R2-2,5 mm R8 mm

8- De dikte van het slagmes: 16 mm.

9Hoeknauwkeurigheid: ±0,1°

10Grootte van het monster: 10 (7.5, 5) * 10 * 55 mm

11Afmetingen: 650 mm*1900 mm*2200 mm

12Nettogewicht van de testmachine: ongeveer 650 kg

13Stroomvoorziening: driefasige wisselstroom 380V ± 10% 50Hz 5A

14Omgevingsomstandigheden: er is geen corrosief medium in de omgeving, geen trillingen, geen sterke elektromagnetische veldinterferentie.
