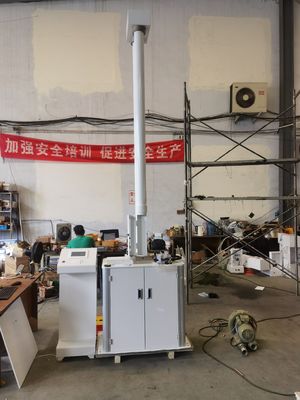

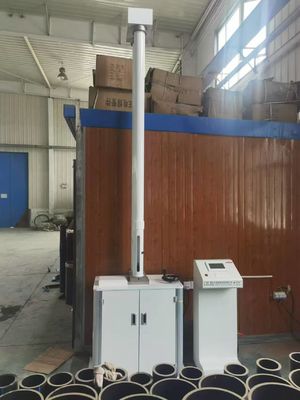

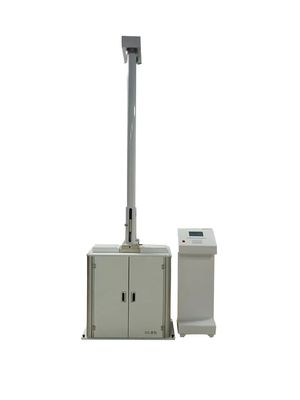

Druppelinslagtoetsmachine

1Beginsel:

Druppelinslagtoetsmachine is geschikt voor verschillende leidingen (PVC-U watervoorziening leidingen, rioleringsleidingen, lage druk watervoorziening leidingen, lage druk watervoorziening leidingen, kern schuimleidingen,met een breedte van niet meer dan 50 mmHet is ook geschikt voor de bepaling van de weerstand tegen externe schokken van starre kunststofplaten.Het product voldoet aan de industriestandaard JB/T9389, de technische voorwaarden van de slagmachine voor het testen van het valgewicht en de nationale standaarden GB/T14152., GB/T14153, GB/T6112; voldoet ook aan GB/T5836, GB/T10002.1, GB/T10002.3, GB/T13664, GB/T16800, GB/T18477, JB/T5125, JTT/529-2016 en andere normen voor testmethoden.

2.Gebruik :

Het is geschikt voor de botstest van niet-metalen materiaalmonsters of producten zoals plastic buizen, glas, keramiek, enz.Het is een testinstrument dat wordt gebruikt om de slagweerstand van materialen te evalueren.

3. Technische indicatoren:

1Maximale inslagenergie: 300 J

2Gewicht van de hamer: 0,5 kg/6,3 kg.

3- de krommingstraal van de hamerkop: één voor elk van d25R50 en d90R50;

4. slaghoogte: 2000 mm en lager

5. Fout van de slaghoogte: ±2 mm

6Specificatie van het exemplaar: Φ16mm Φ800mm

7Stroomvoorziening: 220V, 50Hz

8. Algemene afmetingen: 900*800*4100 mm

9Gewicht van de machine: 380 kg

4. Relevante normen:

ZBN72026 "Technische voorwaarden voor de slagtoetsmachine voor de valhamer"

GB/T14152 "Testmethode voor de weerstand tegen externe schokken van thermoplastische buizen, wanneer de klokwijzer draait"

GB/T14153 "Algemene voorschriften voor de testmethoden voor de slag met een valhamer voor starre kunststoffen"

GB6112 "Testmethode voor slagweerstand van thermoplastische buizen en fittings (dropping weight method) "

GB/T10002.1 "Rigid polyvinylchloride (PVC-U) -buizen voor watervoorziening"

GB/T10002.3 "Rigid polyvinylchloride (PVC-U) -leidingen voor ondergrondse riool- en afvalwateren"

GB/T13664 "Tynwandrijfe polyvinylchloride (PVC-U) -buizen voor laagdrukwatertoevoer"

GB11548 "Testmethode voor slagweerstand van stijve platen van kunststof (droppende hamermethode) "

JB/T5125 "Rigiede polyvinylchloridebuizen voor landbouw"

JTT/529-2016 Plasticbalg voor betonnen bruggen

GB/T8814 "Rigid polyvinylchloride (PVC) profielen voor deuren en ramen"

GB/T5836.1 "Rijke polyvinylchloridepijpen voor de afvoer van gebouwen"

GB/T 19472.1-2004 "Structurele wandleidingsystemen van begraven polyethyleen (PE) Deel 1: polyetyleen dubbelwandige gegolfde buizen"

5Hardwarekonfiguratie en systeemcompositie:

1, Taiwan Delta programmeerbare controller.

2, Taiwan Delta touchscreen set (zeven inch).

3, Een set van Korea Onetokos foto-elektrische doorstralingsontvanger.

4Een set foto-elektrische encoders.

5, Een set van trapsysteem en vertraging.

6Een stel keten aandrijfsysteem.

7, Een set van aluminiumlegeringsmonsterondersteuning.

8De hamercarrosserie, hamerkop en hamersit zijn standaard uitgerust.

9, Een set monsteropheffingsapparatuur.

10Een set pneumatisch anti-secondary impact systeem.

11Een set elektromagnetisch adsorptiesysteem.

6.Testbeginsel:

Installeer de te testen buis of profiel op de werkbank, stel de hoogte van het monster zodanig in dat het bovenste oppervlak van het monster precies aan de onderrand van het foto-elektrische contrastsysteem ligt;selecteer de hamerkop en het gewicht volgens de nationale standaardvereisten, en combineer de slaghamer; de elektromagnetische aan te passen de hoogte van het adsorptiesysteem, hang de hamer; punt test; laat de slaghamer vallen van een hoge plaats,de breuk van de buis of het profiel waarnemenEen of minder indicatie dat de slagweerstand van de buis of profiel goed is, en meer dan één indicatie dat de slagweerstand de slagprestaties niet goed zijn.

7Experimentele stappen:

Een.installatiemonster:

1.1 Zet de stroom aan en open de monsterbeschermingsdeur.

1.2 Het slagmonster wordt geplaatst en de hoogte van het monster wordt zodanig ingesteld dat de bovenkant van het monster vlak bij het contactoppervlak van het foto-elektrisch systeem ligt;

B..Selecteer slaghamer:

1 Selecteer het model van de hamerkop volgens de standaardvoorschriften;

2 Combineer de slaghamer volgens de standaardvoorschriften.

C.tests:

3.1 De hoogte van het elektromagnetische adsorptiesysteem instellen, het observatievenster openen, de gecombineerde slaghamer erin stoppen en aan de elektromagneten adsorberen;

3.2 Stel de slaghoogte in;

3.3 Lift naar de ingestelde hoogte;

3.4 punten testsleutel;

3.5 De testresultaten worden gegeven op basis van de beschadiging van de monsters;
